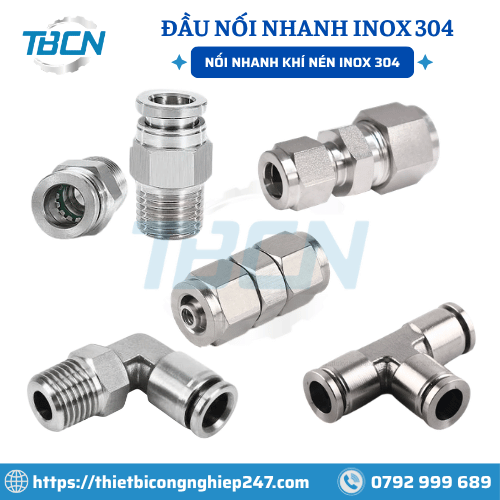

Đầu Nối Khí Nén Inox 304 - Đa Dạng Kiểu Nối, Kết Nối Đường Ống

Đầu nối khí nén inox 304 là nhóm phụ kiện được sử dụng để kết nối ống dẫn với ống dẫn, kết nối đường ống với thiết bị hoặc thay đổi hướng đi của đường ống trong hệ thống khí nén và các ứng dụng kỹ thuật phù hợp. Sản phẩm được chế tạo từ thép không gỉ inox 304 theo cấu hình tương ứng, phù hợp với những hệ thống cần cân nhắc khả năng chống ăn mòn, độ bền vật liệu và điều kiện môi trường sử dụng.

Tùy theo yêu cầu lắp đặt, đầu nối khí nén inox 304 có nhiều kiểu kết cấu như đầu nối ghim nhanh, đầu nối siết ống, đầu nối hạt bắp, nối thẳng, nối giảm, co nối, chữ T, chữ Y, nối xuyên vách và đầu nối ren. Mỗi loại được thiết kế cho một phương pháp kết nối và cấu hình đường ống riêng, vì vậy không nên chỉ dựa vào kích thước hoặc hình dáng bên ngoài để chọn sản phẩm.

Để lựa chọn phụ kiện phù hợp với hệ thống đang sử dụng, khách hàng có thể tham khảo thêm danh mục Phụ kiện khí nén, nơi tổng hợp nhiều nhóm phụ kiện phục vụ việc kết nối và lắp đặt hệ thống khí nén. Riêng với các nhu cầu kết nối đường ống, anh có thể xem thêm các dòng đầu nối và khớp nối theo cấu tạo, kích thước cũng như phương pháp kết nối thực tế.

1. Ưu điểm của đầu nối khí nén inox 304

1.1. Vật liệu inox 304 cho các ứng dụng phù hợp

Inox 304 là thép không gỉ được sử dụng phổ biến trong nhiều ứng dụng công nghiệp. Vật liệu này có khả năng chống ăn mòn trong nhiều môi trường thông thường, bề mặt dễ vệ sinh và phù hợp với các hệ thống cần sử dụng phụ kiện kim loại chống gỉ.

Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc vào môi chất, nồng độ hóa chất, nhiệt độ, áp suất và điều kiện tiếp xúc. Không nên mặc định inox 304 phù hợp với mọi môi trường ăn mòn hoặc mọi loại chất lỏng, khí.

1.2. Nhiều kiểu kết nối để đáp ứng yêu cầu lắp đặt

Tùy cấu hình, đầu nối inox 304 có thể dùng để nối hai đường ống, chuyển đổi kích thước, đổi hướng, chia nhánh hoặc kết nối ống với cổng ren trên thiết bị. Việc chọn đúng kiểu kết nối giúp bố trí đường ống gọn gàng và thuận tiện hơn khi bảo trì.

1.3. Hỗ trợ xây dựng hệ thống đường ống đồng bộ

Khi chọn đúng kích thước ống, kiểu ren và cơ chế giữ ống, phụ kiện giúp tạo mối nối phù hợp với thiết kế hệ thống. Đối với các vị trí có rung động, lực kéo hoặc yêu cầu kín khít cao, cần kiểm tra thêm khả năng làm việc của toàn bộ cụm kết nối thay vì chỉ đánh giá vật liệu đầu nối.

2. Các loại đầu nối khí nén inox 304 phổ biến

Để chọn đúng sản phẩm, khách hàng nên xác định hai yếu tố trước tiên: cách giữ ống và hình dạng mối nối. Đây là hai đặc điểm giúp phân biệt những sản phẩm có kích thước danh nghĩa tương tự nhau.

2.1. Đầu nối inox 304 ghim ống nhanh

Đầu nối ghim nhanh sử dụng cơ cấu giữ ống cho phép đưa ống vào đầu nối mà không cần thao tác siết đai ốc ở miệng ống. Một số cấu hình có vòng nhả để tháo ống khi cần bảo trì.

Nhóm này phù hợp khi ống và đầu nối được thiết kế tương thích với cơ cấu ghim nhanh. Khi lựa chọn, cần xác định chính xác đường kính ngoài của ống, vật liệu ống và điều kiện làm việc.

Nếu anh đang tìm các loại đầu nối ghim nhanh dùng cho hệ thống ống hơi, có thể tham khảo thêm danh mục đầu nối nhanh ống hơi khí nén. Khi lựa chọn sản phẩm, cần đối chiếu đường kính ngoài của ống, kiểu kết nối và thông số kỹ thuật để xác định đúng loại tương thích.

2.2. Đầu nối inox 304 siết ống

Đầu nối siết ống sử dụng cơ cấu đai ốc hoặc bộ phận siết để giữ ống theo thiết kế của sản phẩm. Cần chọn đúng đường kính ngoài và loại ống tương thích, đồng thời siết theo hướng dẫn của nhà sản xuất.

Không nên dùng lực siết quá mức để bù cho tình trạng ống sai kích thước hoặc không phù hợp với đầu nối.

2.3. Đầu nối inox 304 hạt bắp

Đầu nối hạt bắp sử dụng bộ phận ferrule, thường được gọi là hạt bắp, kết hợp với thân nối và đai ốc để tạo mối giữ ống theo thiết kế. Nhóm này thường được lựa chọn cho các hệ thống ống tương thích với cơ cấu hạt bắp.

Khi thay thế hoặc mua phụ kiện rời, cần kiểm tra sự đồng bộ giữa thân nối, hạt bắp, đai ốc và đường kính ngoài của ống. Không nên trộn linh kiện từ các hệ khác nhau chỉ vì chúng có cùng kích thước danh nghĩa.

2.4. Đầu nối inox 304 ren ngoài và ren trong

Đầu nối ren dùng để kết nối đường ống với van, xi lanh, bộ lọc hoặc thiết bị có cổng ren. Tùy cấu hình, đầu nối có thể kết hợp phần ghim ống, phần siết ống hoặc phần hạt bắp với đầu ren.

Khi đặt hàng, cần xác định rõ:

• Ren ngoài hay ren trong.

• Kích thước và tiêu chuẩn ren.

• Đường kính ngoài của ống ở đầu kết nối còn lại.

• Phương pháp làm kín phù hợp với mối ren.

Không nên mặc định hai đầu ren có cùng ký hiệu kích thước sẽ lắp vừa nhau, bởi chúng có thể khác tiêu chuẩn hoặc hình dạng ren.

3. Phân loại đầu nối inox 304 theo hình dạng

Bên cạnh cơ chế kết nối, hình dạng đầu nối quyết định cách bố trí đường ống và số lượng nhánh kết nối.

Một kiểu hình dạng có thể có nhiều cơ chế kết nối khác nhau. Ví dụ, nối thẳng inox 304 có thể là loại hai đầu ghim nhanh, hai đầu siết ống hoặc hai đầu hạt bắp. Vì vậy, tên gọi sản phẩm cần thể hiện đủ cả hình dạng lẫn kiểu kết nối để khách hàng tránh chọn nhầm.

Đối với các vị trí cần kết nối hoặc tháo lắp đường ống thuận tiện, khách hàng cũng có thể tham khảo danh mục khớp nối nhanh ống hơi khí nén. Khớp nối nhanh và đầu nối nhanh có thể đảm nhiệm những vai trò khác nhau tùy cấu tạo, vì vậy nên kiểm tra hình dạng, chuẩn kết nối và ứng dụng của từng sản phẩm trước khi lựa chọn.

4. Hướng dẫn chọn đầu nối khí nén inox 304 đúng kích thước

Bước 1 - Xác định đường kính ngoài của ống

Với các đầu nối ghim nhanh hoặc đầu nối được thiết kế theo đường kính ngoài, cần đo đúng đường kính ngoài (OD) của ống. Không nên chọn theo đường kính trong hoặc chỉ ước lượng bằng mắt.

Nếu ống đã qua sử dụng, nên đo ở đoạn ống thẳng, chưa bị dập, biến dạng hoặc trầy xước nghiêm trọng. Đồng thời cần kiểm tra ký hiệu kích thước trên ống để tránh nhầm giữa hệ milimét và hệ inch.

Bước 2 - Chọn cơ chế kết nối

Xác định hệ thống đang sử dụng đầu ghim nhanh, đầu siết ống hay đầu hạt bắp. Ba cơ chế này không mặc nhiên thay thế cho nhau dù có thể cùng ghi một kích thước ống.

Bước 3 - Chọn đúng hình dạng đầu nối

• Cần nối hai ống cùng tuyến: chọn nối thẳng.

• Cần chuyển giữa hai cỡ ống: chọn nối giảm.

• Cần đổi hướng: chọn co nối phù hợp.

• Cần chia nhánh: chọn chữ T, chữ Y hoặc ngã tư tùy bố trí.

• Cần kết nối với thiết bị: chọn đầu nối ống – ren.

• Cần cố định điểm nối qua tấm hoặc thành máy: xem nhóm xuyên vách.

Bước 4 - Kiểm tra ren và điều kiện vận hành

Nếu đầu nối có ren, cần xác định loại ren, kích thước, tiêu chuẩn và phương pháp làm kín. Ngoài ra, phải kiểm tra áp suất, nhiệt độ, môi chất và khả năng tương thích của vật liệu làm kín.

Không nên chọn đầu nối chỉ dựa vào việc sản phẩm được làm từ inox 304. Toàn bộ cụm nối phải phù hợp với điều kiện sử dụng thực tế.

5. Ứng dụng của đầu nối khí nén inox 304

Tùy thiết kế và thông số kỹ thuật, đầu nối inox 304 có thể được sử dụng trong các hệ thống đường ống và thiết bị công nghiệp phù hợp, chẳng hạn:

• Kết nối đường ống khí nén với các thiết bị có cổng kết nối tương thích.

• Lắp đặt đường ống trong máy móc và dây chuyền sản xuất.

• Kết nối hoặc phân nhánh đường ống trong tủ máy, cụm thiết bị.

• Thay thế phụ kiện cũ khi cần giữ đúng cấu hình đường ống.

• Sử dụng trong các ứng dụng kỹ thuật yêu cầu vật liệu thép không gỉ phù hợp với môi trường làm việc.

Đối với hệ thống sử dụng hóa chất, hơi nóng, chất lỏng đặc biệt hoặc môi trường có tính ăn mòn cao, cần xác nhận khả năng tương thích của vật liệu, gioăng làm kín và toàn bộ cấu hình trước khi sử dụng.

6. Những lưu ý khi lắp đặt đầu nối khí nén inox 304

Để hạn chế rò rỉ và sự cố trong quá trình vận hành, cần lưu ý:

1. Ngắt nguồn và xả hết áp suất trước khi tháo lắp đường ống khí nén.

2. Kiểm tra kích thước ống, tình trạng bề mặt và khả năng tương thích với đầu nối.

3. Cắt đầu ống đúng kỹ thuật, tránh mặt cắt xéo, ba via hoặc phần ống bị biến dạng.

4. Với đầu ghim nhanh, đưa ống vào đúng trục và kiểm tra cơ cấu giữ theo hướng dẫn của nhà sản xuất.

5. Với đầu siết ống hoặc hạt bắp, lắp đúng thứ tự và siết theo thông số phù hợp.

6. Với đầu nối ren, xác định đúng tiêu chuẩn ren và cách làm kín; tránh siết cưỡng bức khi ren không tương thích.

7. Kiểm tra rò rỉ và độ chắc chắn của mối nối trước khi đưa hệ thống vào vận hành.

Nếu đầu nối bị rò rỉ, không nên chỉ siết chặt thêm ngay lập tức. Cần xác định vị trí rò nằm ở phần ống hay phần ren, sau đó kiểm tra kích thước, bề mặt tiếp xúc, linh kiện làm kín và cách lắp đặt.

7. Mua đầu nối khí nén inox 304 tại thietbicongnghiep247.com

Khi lựa chọn đầu nối khí nén inox 304, điều quan trọng là xác định đúng kiểu kết nối và thông số kỹ thuật thay vì chỉ tìm theo tên vật liệu. Một đầu nối phù hợp cần đáp ứng kích thước ống, kiểu ren, cấu hình đường ống và điều kiện vận hành của hệ thống.

Anh nên bố trí sản phẩm trong danh mục theo các nhóm dễ tra cứu: đầu nối ghim nhanh, đầu nối siết ống, đầu nối hạt bắp, nối thẳng, nối giảm, co, chữ T, chữ Y, ngã tư, xuyên vách và đầu nối ren. Trong từng nhóm, nên phân loại tiếp theo kích thước và kiểu ren nếu có.

Cách tổ chức này giúp khách hàng tìm sản phẩm nhanh hơn, đồng thời tạo cơ hội liên kết nội bộ giữa trang danh mục và các trang sản phẩm chi tiết. Mỗi trang sản phẩm nên mô tả đúng mã hàng, kích thước, cấu hình kết nối và ứng dụng thực tế, tránh dùng một nội dung giống nhau cho tất cả các biến thể.

Cần tư vấn chọn đúng đầu nối? Hãy chuẩn bị kích thước ống, hình ảnh đầu nối đang sử dụng và thông số cổng ren của thiết bị (nếu có) để đối chiếu trước khi đặt hàng.

8. Câu hỏi thường gặp về đầu nối khí nén inox 304

8.1. Đầu nối khí nén inox 304 có những loại nào?

Có nhiều loại theo cơ chế kết nối và hình dạng như đầu ghim nhanh, đầu siết ống, đầu hạt bắp, nối thẳng, nối giảm, co, chữ T, chữ Y, ngã tư, xuyên vách và đầu nối ren. Cần chọn theo cấu hình thực tế của hệ thống.

8.2. Đầu nối inox 304 phi 8 có dùng được cho mọi loại ống 8 mm không?

Không. Ngoài đường kính ngoài 8 mm, cần kiểm tra loại ống, cơ chế kết nối và thiết kế của đầu nối. Ống phù hợp với đầu ghim nhanh chưa chắc phù hợp với đầu siết ống hoặc đầu hạt bắp.

8.3. Đầu nối inox 304 ren 1/4 có lắp được vào mọi cổng ren 1/4 không?

Không nên mặc định như vậy. Cần kiểm tra tiêu chuẩn ren, ren ngoài hay ren trong, hình dạng ren và phương pháp làm kín. Nếu chưa chắc chắn, nên đối chiếu thông số của thiết bị trước khi đặt hàng.

8.4. Đầu nối inox 304 có chống ăn mòn tốt không?

Inox 304 có khả năng chống ăn mòn trong nhiều môi trường thông thường, nhưng không phù hợp với mọi loại hóa chất hoặc điều kiện vận hành. Cần đánh giá môi chất, nhiệt độ và điều kiện tiếp xúc trước khi lựa chọn.

8.5. Có thể thay đầu nối siết ống bằng đầu ghim nhanh cùng kích thước không?

Không nên thay trực tiếp chỉ dựa vào kích thước. Hai loại có cấu tạo và nguyên lý giữ ống khác nhau. Cần kiểm tra loại ống và thiết kế của hệ thống trước khi chuyển đổi.
