Co Nối Nhanh Ống Hơi 8mm Ren Trong

Co Nối Nhanh Ống Hơi 8mm Ren Trong PLF8 – Cút Góc 90° Cho Hệ Thống Khí Nén

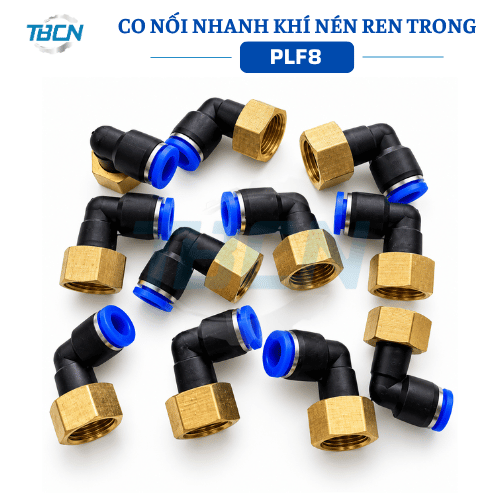

Co nối nhanh ống hơi 8mm ren trong PLF8 là phụ kiện khí nén dạng góc 90°, dùng để kết nối ống hơi đường kính ngoài 8mm với thiết bị có đầu ren ngoài tương ứng. Thiết kế dạng co giúp đổi hướng đường ống ngay tại vị trí kết nối, phù hợp với những vị trí cần bố trí đường ống gọn và hạn chế không gian.

Dòng PLF8 gồm các mã PLF8-01, PLF8-02, PLF8-03 và PLF8-04. Các mã sử dụng chung đầu kết nối nhanh cho ống Ø8mm nhưng khác nhau về quy cách ren trong. Nhờ đó, người dùng có thể lựa chọn đúng cút theo cổng ren của van, xi lanh hoặc thiết bị khí nén.

Phần đầu push-in cho phép kết nối nhanh với ống khí nén 8mm. Phần còn lại là ren trong, dùng để lắp với đầu ren ngoài trên thiết bị. Cấu trúc này giúp quá trình lắp đặt, thay thế và bảo trì đường ống thuận tiện hơn.

PLF8 Dùng Cho Ống Hơi Kích Thước Bao Nhiêu?

Trong dòng sản phẩm này, số 8 trong mã PLF8 thể hiện đầu kết nối dành cho ống khí nén Ø8mm.

Đây là điểm cần phân biệt với kích thước ren. Ví dụ, PLF8-01 vẫn dùng cho ống 8mm nhưng phần ren là R1/8. PLF8-02 cũng dùng cho ống 8mm nhưng phần ren chuyển sang R1/4.

Do đó, khi lựa chọn cút nối, cần xác định đồng thời:

• Đường kính ngoài của ống khí.
• Kiểu kết nối của đầu ống.
• Kiểu ren của thiết bị.
• Kích thước và tiêu chuẩn ren.

Bảng Quy Cách Co Nối Nhanh PLF8 Ống 8mm Ren Trong

Lưu ý: Đường kính quy đổi sang mm trong bảng chỉ mang tính tham khảo để người dùng dễ hình dung kích thước ren. Khi lựa chọn sản phẩm, nên căn cứ vào chuẩn ren R1/8, R1/4, R3/8 hoặc R1/2, không nên chỉ dựa vào số đo đường kính.

PLF8-01, PLF8-02, PLF8-03 Và PLF8-04 Khác Nhau Như Thế Nào?

Các mã PLF8 có cùng đầu kết nối cho ống Ø8mm và cùng kiểu co góc 90°. Điểm khác nhau chính nằm ở phần ren trong.

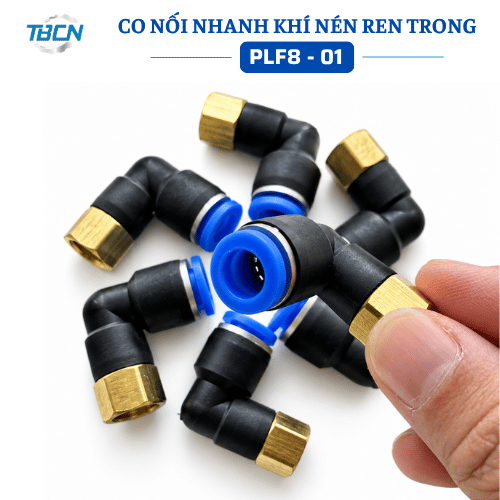

• PLF8-01: ống Ø8mm, ren trong R1/8.

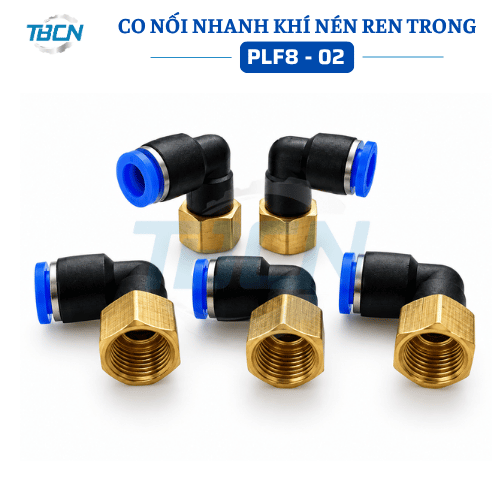

• PLF8-02: ống Ø8mm, ren trong R1/4.
• PLF8-03: ống Ø8mm, ren trong R3/8.
• PLF8-04: ống Ø8mm, ren trong R1/2.

Ví dụ, nếu thiết bị có đầu ren ngoài R1/4 và sử dụng ống khí Ø8mm, quy cách phù hợp là PLF8-02. Nếu cổng thiết bị là R3/8 thì lựa chọn tương ứng là PLF8-03.

Ưu Điểm Của Co Nối Nhanh Ống Hơi 8mm Ren Trong

• Kết nối nhanh: thuận tiện khi lắp đặt và tháo ống khí.
• Đầu ống Ø8mm: phù hợp hệ thống sử dụng ống khí nén 8mm.
• Góc 90°: giúp đổi hướng đường ống ngay tại vị trí kết nối.
• Ren trong: phù hợp với thiết bị sử dụng đầu ren ngoài tương ứng.
• Nhiều quy cách: có R1/8, R1/4, R3/8 và R1/2.
• Tiết kiệm không gian: giúp đường ống bố trí gọn hơn tại các vị trí hẹp.
• Thuận tiện bảo trì: dễ tháo lắp khi thay ống hoặc thay phụ kiện.

Khi Nào Nên Sử Dụng Co PLF8 Góc 90°?

Co nối nhanh PLF8 phù hợp với các vị trí mà đường ống cần đổi hướng ngay sau cổng kết nối. Thay vì phải uốn ống thành một vòng lớn, cút góc 90° giúp định hướng đường ống ngay tại điểm lắp.

Điều này đặc biệt hữu ích trong máy móc tự động hóa, cụm van khí nén hoặc các vị trí có nhiều linh kiện nằm gần nhau.

Một Số Ứng Dụng Thực Tế

• Kết nối ống khí với van điện từ.
• Kết nối ống với xi lanh khí nén.
• Lắp trên cụm điều khiển khí.
• Hệ thống máy móc tự động hóa.
• Thiết bị sản xuất sử dụng khí nén.
• Đường ống cần đổi hướng 90°.
• Các vị trí lắp đặt có không gian hạn chế.

Cách Chọn Đúng Mã PLF8

Việc chọn đúng mã PLF8 khá đơn giản nếu xác định đúng hai thông số: kích thước ống và chuẩn ren.

1. Kiểm tra đường kính ngoài của ống khí đang sử dụng.
2. Xác nhận ống có đường kính ngoài Ø8mm.
3. Kiểm tra thiết bị có cổng ren ngoài.
4. Xác định chuẩn ren của cổng thiết bị.
5. Đối chiếu với PLF8-01, PLF8-02, PLF8-03 hoặc PLF8-04.
6. Kiểm tra mẫu trước khi đặt số lượng lớn.

Không nên chọn mã chỉ dựa vào đường kính đo bên ngoài. Với ren ống, cần xác định đúng chuẩn ren để đảm bảo khả năng lắp ghép.

Ví Dụ Chọn Mã Theo Chuẩn Ren

Cách lựa chọn này giúp hạn chế nhầm lẫn giữa các mã có hình dáng gần giống nhau. Chỉ cần xác định đúng chuẩn ren của thiết bị và kích thước ống là có thể lựa chọn mã tương ứng.

Những Sai Lầm Thường Gặp Khi Mua Co Nối PLF8

• Nhầm ren trong với ren ngoài.
• Nhầm kích thước ống 8mm với kích thước ren.
• Chỉ đo đường kính ren mà không xác định chuẩn ren.
• Nhầm PLF8-01 với PLF8-02.
• Không kiểm tra cổng ren thực tế trên thiết bị.
• Đặt số lượng lớn nhưng chưa kiểm tra mẫu.

Đặc biệt, các mã PLF8-01 đến PLF8-04 đều dùng cho ống Ø8mm. Vì vậy, nếu chỉ nhìn vào kích thước ống thì rất dễ chọn nhầm mã. Phần ren mới là yếu tố giúp phân biệt bốn quy cách.

Thông Số Kỹ Thuật Co Nối PLF8

Hướng Dẫn Lắp Đặt Co Nối Nhanh PLF8

Trước khi lắp đặt, cần kiểm tra đúng mã sản phẩm và chuẩn ren. Đầu ống cũng cần được cắt thẳng, sạch và không bị biến dạng.

1. Ngắt và xả áp hệ thống khí nén.
2. Kiểm tra đúng mã PLF8 cần sử dụng.
3. Lắp phần ren trong vào đầu ren ngoài của thiết bị.
4. Đưa ống khí Ø8mm vào đầu kết nối nhanh.
5. Kiểm tra độ giữ của ống sau khi lắp.
6. Cho hệ thống hoạt động và kiểm tra điểm kết nối.

Không nên siết phần ren quá mạnh. Cần sử dụng phương pháp làm kín phù hợp với loại ren và yêu cầu của hệ thống.

Ứng Dụng Của Co Nối Nhanh PLF8 Trong Hệ Thống Khí Nén

Co nối nhanh ống hơi 8mm PLF8 có thể được sử dụng trong nhiều hệ thống khí nén và máy móc công nghiệp.

• Hệ thống điều khiển khí nén.
• Máy móc tự động hóa.
• Xi lanh khí nén.
• Van điện từ.
• Cụm xử lý và phân phối khí.
• Dây chuyền sản xuất.
• Thiết bị lắp ráp tự động.
• Hệ thống khí nén trong nhà máy và xưởng sản xuất.

PLF8-03 – Quy Cách Được Sử Dụng Phổ Biến

Trong dòng sản phẩm PLF8, PLF8-03 là quy cách kết nối ống Ø8mm với ren trong R3/8. Theo quy ước mã sản phẩm, số 03 tương ứng với R3/8.

Với các hệ thống sử dụng cổng ren ngoài R3/8 và đường ống Ø8mm, PLF8-03 là quy cách cần đối chiếu khi lựa chọn.

Vì Sao Nên Chọn Phụ Kiện Khí Nén Tại Thietbicongnghiep247.com?

Thietbicongnghiep247.com cung cấp các nhóm phụ kiện phục vụ hệ thống khí nén và thiết bị công nghiệp. Dòng PLF8 có nhiều quy cách ren, giúp khách hàng lựa chọn theo đúng cổng kết nối trên thiết bị.

Đối với khách hàng chưa xác định được mã, có thể cung cấp hình ảnh cổng ren, kích thước ống và thông tin thiết bị. Việc kiểm tra trước giúp hạn chế sai quy cách khi đặt hàng.

Với nhu cầu sử dụng số lượng lớn cho nhà máy, xưởng sản xuất hoặc đơn vị bảo trì, khách hàng nên xác định mẫu và quy cách trước khi triển khai số lượng lớn.

Câu Hỏi Thường Gặp

Co PLF8 dùng cho ống bao nhiêu mm?

Dòng PLF8 trong bài được thiết kế cho ống khí nén đường kính ngoài 8mm.

PLF8 là ren trong hay ren ngoài?

PLF8 là dòng co nối nhanh có ren trong. Phần ren dùng để kết nối với đầu ren ngoài có quy cách tương ứng trên thiết bị.

PLF8-01 là ren gì?

PLF8-01 sử dụng ren trong R1/8 và kết nối với ống khí nén Ø8mm.

PLF8-02 là ren gì?

PLF8-02 sử dụng ren trong R1/4 và kết nối với ống khí nén Ø8mm.

PLF8-03 là ren gì?

PLF8-03 sử dụng ren trong R3/8 và kết nối với ống khí nén Ø8mm.

PLF8-04 là ren gì?

PLF8-04 sử dụng ren trong R1/2 và kết nối với ống khí nén Ø8mm.

PLF8-01 tương đương khoảng bao nhiêu mm?

Ren R1/8 có đường kính lớn danh nghĩa khoảng 9,6–9,7mm. Đây là giá trị tham khảo để hình dung kích thước; khi mua hàng nên xác định theo chuẩn R1/8.

Tham Khảo Các Phụ Kiện Khí Nén Liên Quan

Nếu đang lắp đặt hoặc bảo trì hệ thống khí nén, bạn có thể tham khảo thêm:

• Phụ kiện khí nén – Các nhóm phụ kiện phục vụ hệ thống khí.
• Cút nối nhanh khí nén – Tham khảo thêm cút thẳng, cút góc và nhiều quy cách.
• Ống hơi khí nén – Các loại ống dùng cho hệ thống khí nén.
• Đầu nối nhanh khí nén thẳng ống 8mm ren ngoài – Kết nối ống Ø8mm với cổng ren trong.
• Co nối nhanh ống 8mm ren trong PLF8-01 – Quy cách ren R1/8.

Cần Tư Vấn Quy Cách Hoặc Đặt Hàng?

Nếu chưa chắc chắn nên chọn PLF8-01, PLF8-02, PLF8-03 hay PLF8-04, bạn có thể gửi hình ảnh cổng ren trên thiết bị cùng kích thước ống đang sử dụng.

Thietbicongnghiep247.com sẽ hỗ trợ kiểm tra quy cách trước khi đặt hàng, đặc biệt với nhu cầu mua số lượng lớn cho nhà máy, xưởng sản xuất hoặc đơn vị bảo trì.

Tư vấn & đặt hàng: Hotline / Zalo 0973 671 829

Kết Luận

Co nối nhanh ống hơi 8mm ren trong PLF8 là phụ kiện khí nén dạng góc 90°, giúp kết nối nhanh ống Ø8mm với thiết bị có đầu ren ngoài tương ứng. Thiết kế co giúp đổi hướng đường ống và hỗ trợ bố trí hệ thống gọn hơn.

Dòng sản phẩm gồm PLF8-01, PLF8-02, PLF8-03 và PLF8-04, tương ứng các chuẩn ren R1/8, R1/4, R3/8 và R1/2. Khi lựa chọn, cần xác định đúng cả kích thước ống và chuẩn ren để đảm bảo phụ kiện phù hợp với hệ thống.
