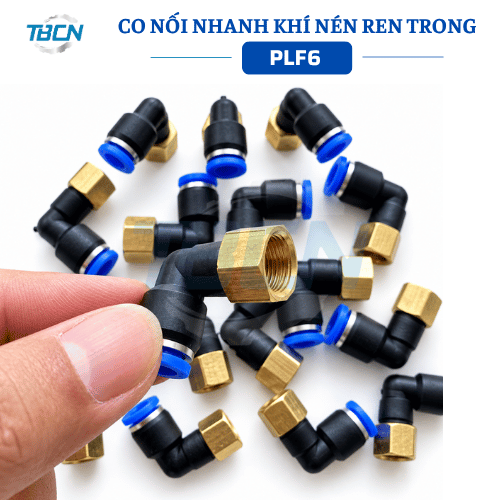

Co Nối Nhanh Ống Hơi 6mm Ren Trong PLF6 - Kết Nối Góc 90° Gọn Gàng Cho Hệ Thống Khí Nén
Co nối nhanh ống hơi 6mm ren trong PLF6 là phụ kiện khí nén dạng góc 90°, dùng để kết nối ống hơi đường kính ngoài 6mm với thiết bị có đầu ren ngoài tương ứng. Thiết kế co góc giúp thay đổi hướng đường ống, đặc biệt hữu ích tại những vị trí lắp đặt có không gian hạn chế.
Dòng PLF6 có nhiều quy cách ren gồm PLF6-M5, PLF6-01, PLF6-02, PLF6-03 và PLF6-04. Nhờ đó, người dùng có thể lựa chọn đúng kích thước ren theo van, xi lanh, bộ điều khiển hoặc thiết bị khí nén đang sử dụng.
Phần đầu nối nhanh cho phép cắm trực tiếp ống khí nén vào đầu fitting. Đầu còn lại sử dụng ren trong để kết nối với cổng ren ngoài trên thiết bị. Cấu tạo này giúp việc lắp đặt, thay thế và bảo trì đường ống thuận tiện hơn.
PLF6 Dùng Cho Ống Hơi Kích Thước Bao Nhiêu?
Dòng PLF6 được thiết kế cho ống khí nén Ø6mm, thường được sử dụng trong các hệ thống dùng ống PU hoặc các loại ống khí có đường kính ngoài tương ứng.
Khi chọn cút, cần phân biệt rõ đường kính ống và kích thước ren. Số 6 trong mã PLF6 thể hiện quy cách đầu ống, trong khi M5, 01, 02, 03 và 04 thể hiện các lựa chọn về ren.
Bảng Quy Cách Co Nối Nhanh PLF6
| Mã sản phẩm | Đầu ống | Chuẩn ren trong | Đường kính ren tham khảo |
|---|---|---|---|
| PLF6-M5 | Ø6mm | M5 × 0.8 | ≈ 5mm |
| PLF6-01 | Ø6mm | R1/8 | ≈ 9,6–9,7mm |
| PLF6-02 | Ø6mm | R1/4 | ≈ 13,0–13,2mm |
| PLF6-03 | Ø6mm | R3/8 | ≈ 16,7–17mm |
| PLF6-04 | Ø6mm | R1/2 | ≈ 21mm |
Lưu ý: Đường kính ren tính theo mm trong bảng chỉ mang tính tham khảo để dễ nhận biết kích thước. Khi lựa chọn sản phẩm, nên xác định theo chuẩn ren M5, R1/8, R1/4, R3/8 hoặc R1/2 thay vì chỉ dựa vào đường kính đo bên ngoài.
Hiểu Đúng Mã PLF6-M5, PLF6-01, PLF6-02, PLF6-03 Và PLF6-04
Các sản phẩm trong dòng PLF6 có chung đầu kết nối dành cho ống Ø6mm. Điểm khác nhau chủ yếu nằm ở phần ren trong.
- PLF6-M5: ống Ø6mm, ren trong M5 × 0.8.

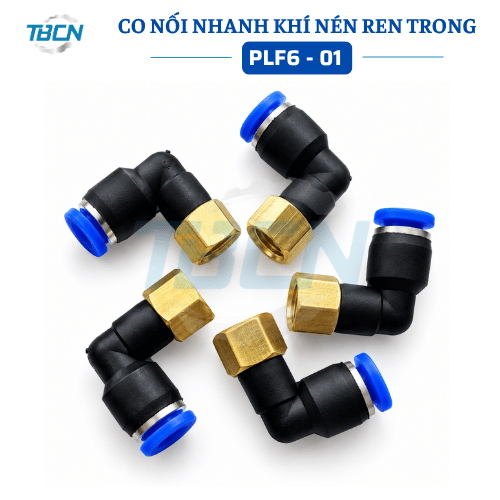

- PLF6-01: ống Ø6mm, ren trong R1/8.

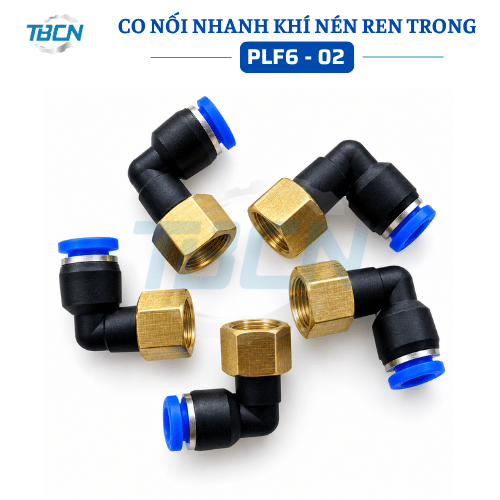

- PLF6-02: ống Ø6mm, ren trong R1/4.
- PLF6-03: ống Ø6mm, ren trong R3/8.
- PLF6-04: ống Ø6mm, ren trong R1/2.
Việc hiểu mã sản phẩm giúp hạn chế nhầm lẫn khi đặt hàng. Ví dụ, PLF6-01 và PLF6-02 đều dùng cho ống 6mm nhưng không thể tùy ý thay thế cho nhau nếu cổng ren của thiết bị khác quy cách.
Ưu Điểm Của Co Nối Nhanh Ống Hơi 6mm Ren Trong
- Thiết kế góc 90°: giúp đổi hướng đường ống ngay tại vị trí kết nối.
- Kết nối nhanh: thuận tiện khi lắp hoặc tháo ống khí nén.
- Tiết kiệm không gian: phù hợp các vị trí cần bố trí ống gọn.
- Nhiều quy cách ren: dễ lựa chọn theo cổng ren của thiết bị.
- Phù hợp ống Ø6mm: đáp ứng nhiều hệ thống khí nén quy mô nhỏ và vừa.
- Thuận tiện bảo trì: dễ thay thế cút hoặc đường ống khi cần.
Khi Nào Nên Chọn Cút Góc 90° Thay Vì Cút Thẳng?
Không phải vị trí nào trong hệ thống khí nén cũng phù hợp với cút thẳng. Khi đường ống cần đổi hướng ngay tại cổng kết nối, co nối nhanh góc 90° có thể giúp việc bố trí đường ống gọn hơn.
PLF6 đặc biệt phù hợp khi khoảng cách giữa thiết bị và các bộ phận xung quanh không lớn. Thay vì để ống uốn thành một vòng lớn, cút góc giúp định hướng đường ống ngay tại điểm nối.
Một Số Vị Trí Có Thể Sử Dụng
- Kết nối ống với van điện từ.
- Kết nối ống với xi lanh khí nén.
- Các cụm điều khiển khí nén.
- Máy móc tự động hóa.
- Thiết bị có không gian lắp đặt hạn chế.
- Đường ống khí cần đổi hướng 90°.
Cách Chọn Đúng Mã PLF6
Để chọn đúng sản phẩm, nên kiểm tra theo hai thông số chính: kích thước ống và quy cách ren.
- Xác định đường kính ngoài của ống khí đang sử dụng.
- Kiểm tra ống có phải Ø6mm hay không.
- Xác định thiết bị đang sử dụng đầu ren ngoài.
- Đo hoặc xác định chuẩn ren của thiết bị.
- Đối chiếu với các mã PLF6-M5, PLF6-01, PLF6-02, PLF6-03 hoặc PLF6-04.
- Kiểm tra lại mẫu trước khi đặt số lượng lớn.
Không nên chọn chỉ dựa vào đường kính ren đo bằng thước. Với các loại ren ống, chuẩn ren R1/8, R1/4, R3/8 và R1/2 mới là thông tin quan trọng để xác định đúng phụ kiện.
Ví Dụ Cách Chọn Quy Cách
Giả sử hệ thống đang sử dụng ống khí Ø6mm và thiết bị có cổng ren ngoài R1/4. Khi đó, mã cần tìm là PLF6-02.
Nếu thiết bị sử dụng cổng ren ngoài R1/8 thì lựa chọn tương ứng là PLF6-01. Tương tự, R3/8 và R1/2 lần lượt tương ứng với PLF6-03 và PLF6-04.
Cách xác định này đơn giản hơn việc chỉ nhìn hình dáng cút hoặc đo đường kính bên ngoài rồi tự suy đoán.
Những Sai Lầm Thường Gặp Khi Mua Co Nối PLF6
- Nhầm đầu nối ren trong với ren ngoài.
- Nhầm kích thước ống 6mm với kích thước ren.
- Chỉ đo đường kính ren nhưng không xác định chuẩn ren.
- Chọn sai mã giữa PLF6-01 và PLF6-02.
- Không kiểm tra cổng ren thực tế trên thiết bị.
- Đặt số lượng lớn khi chưa thử lắp một mẫu.
Đối với đơn hàng thay thế hoặc lắp đặt số lượng lớn, nên xác định đúng quy cách trước khi đặt. Nếu chưa chắc chắn, có thể cung cấp hình ảnh cổng ren và kích thước ống để được tư vấn.
Thông Số Kỹ Thuật
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Co nối nhanh ống hơi 6mm ren trong |
| Dòng sản phẩm | PLF6 |
| Đường kính ống | Ø6mm |
| Kiểu dáng | Co góc 90° |
| Kiểu kết nối ống | Push-in / kết nối nhanh |
| Kiểu ren | Ren trong |
| Quy cách | M5, R1/8, R1/4, R3/8, R1/2 |
| Mã sản phẩm | PLF6-M5, PLF6-01, PLF6-02, PLF6-03, PLF6-04 |
| Môi chất | Khí nén |
Hướng Dẫn Lắp Đặt Co Nối Nhanh PLF6
Trước khi lắp đặt, cần đảm bảo đúng quy cách ống và ren. Đầu ống nên được cắt thẳng, sạch và không bị biến dạng.
- Ngắt và xả áp hệ thống theo quy trình an toàn.
- Kiểm tra đúng mã PLF6 và chuẩn ren.
- Lắp phần ren trong vào cổng ren ngoài của thiết bị.
- Đưa ống khí Ø6mm vào đầu kết nối nhanh.
- Kiểm tra độ giữ ống bằng cách kéo nhẹ.
- Khởi động hệ thống và kiểm tra điểm nối.
Đối với phần ren, nên sử dụng phương pháp làm kín phù hợp với loại ren và hướng dẫn của thiết bị. Không nên siết quá mức vì có thể làm ảnh hưởng đến ren hoặc thân cút.
Ứng Dụng Của Co Nối Nhanh PLF6 Trong Hệ Thống Khí Nén
Co nối nhanh ống hơi 6mm PLF6 phù hợp với nhiều hệ thống sử dụng khí nén, đặc biệt tại các vị trí cần đổi hướng đường ống.
- Hệ thống điều khiển khí nén.
- Máy móc tự động hóa.
- Xi lanh khí nén.
- Van điện từ.
- Cụm xử lý và phân phối khí.
- Thiết bị lắp ráp và dây chuyền sản xuất.
- Hệ thống khí nén trong nhà máy và xưởng sản xuất.
Vì Sao Nên Chọn Phụ Kiện Khí Nén Tại Thietbicongnghiep247.com?
Thietbicongnghiep247.com cung cấp các nhóm phụ kiện phục vụ hệ thống khí nén và thiết bị công nghiệp. Với dòng PLF6, khách hàng có thể lựa chọn nhiều quy cách ren trên cùng nền kết nối ống Ø6mm.
Đối với các đơn hàng cần nhiều quy cách, việc xác định mã sản phẩm theo chuẩn ren giúp hạn chế nhầm lẫn trong quá trình đặt hàng và lắp đặt.
Nếu chưa xác định được mã phù hợp, khách hàng có thể gửi hình ảnh cổng ren, kích thước ống và thông tin thiết bị để được hỗ trợ kiểm tra.
Câu Hỏi Thường Gặp
Co PLF6 dùng cho ống bao nhiêu mm?
Dòng PLF6 được thiết kế cho ống khí nén đường kính ngoài 6mm.
PLF6 là ren trong hay ren ngoài?
PLF6 là dòng co nối nhanh có ren trong. Phần ren được sử dụng để lắp với đầu ren ngoài có quy cách tương ứng trên thiết bị.
PLF6-01 là ren gì?
PLF6-01 sử dụng ren trong R1/8, dành cho ống khí nén Ø6mm.
PLF6-02 là ren gì?
PLF6-02 sử dụng ren trong R1/4, dành cho ống khí nén Ø6mm.
PLF6-03 và PLF6-04 tương ứng với ren nào?
PLF6-03 tương ứng ren trong R3/8, còn PLF6-04 tương ứng ren trong R1/2.
PLF6-M5 khác gì PLF6-01?
PLF6-M5 sử dụng ren M5 × 0.8, trong khi PLF6-01 sử dụng ren ống R1/8. Cả hai đều dùng cho ống Ø6mm nhưng cần lựa chọn theo cổng ren thực tế của thiết bị.
Tham Khảo Các Phụ Kiện Khí Nén Liên Quan
Nếu đang lắp đặt hoặc bảo trì hệ thống khí nén, bạn có thể tham khảo thêm các nhóm sản phẩm liên quan:
- Phụ kiện khí nén - Tổng hợp các loại phụ kiện dùng trong hệ thống khí.
- Cút nối nhanh khí nén - Các loại cút thẳng, cút góc và quy cách khác.
- Ống hơi khí nén - Các loại ống dùng cho hệ thống khí nén.
- Co nối nhanh khí nén ren ngoài - Kết nối ống hơi khí nén với cổng ren trong.
Cần Tư Vấn Quy Cách Hoặc Đặt Hàng?
Nếu chưa chắc chắn nên chọn PLF6-M5, PLF6-01, PLF6-02, PLF6-03 hay PLF6-04, bạn có thể gửi hình ảnh cổng ren trên thiết bị cùng kích thước ống đang sử dụng.
Thietbicongnghiep247.com sẽ hỗ trợ kiểm tra quy cách trước khi đặt hàng, đặc biệt với nhu cầu mua số lượng lớn cho nhà máy, xưởng sản xuất hoặc đơn vị bảo trì.
Tư vấn & đặt hàng: Hotline / Zalo 0973 671 829
Kết Luận
Co nối nhanh ống hơi 6mm ren trong PLF6 là phụ kiện khí nén dạng góc 90°, giúp kết nối nhanh ống Ø6mm với thiết bị có đầu ren ngoài tương ứng. Thiết kế góc giúp đổi hướng đường ống và bố trí hệ thống gọn hơn tại các vị trí hạn chế không gian.
Dòng sản phẩm gồm PLF6-M5, PLF6-01, PLF6-02, PLF6-03 và PLF6-04, tương ứng các chuẩn ren M5, R1/8, R1/4, R3/8 và R1/2. Khi đặt hàng, nên xác định đúng cả kích thước ống và chuẩn ren để đảm bảo phụ kiện phù hợp với hệ thống.
